色散型光谱成像仪利用特定的色散元件，也叫作分光元件，在连续谱段上得到同一目标的直接光谱。一般常见的色散元件包括棱镜和光栅。本文对光栅色散型光谱成像仪的原理做了介绍。

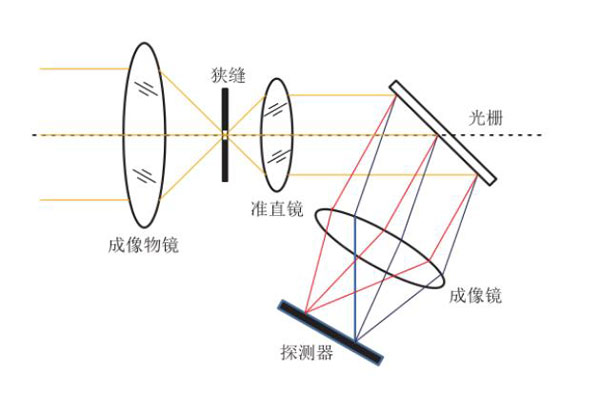

云顶天宫光栅色敝型光谱成像仪的光学结构和棱镜色散型光谱成像仪类似，只不过色散元件是衍射光栅。下图表示光栅色散型光谱成像仪的成像原理，此类光谱成像仪由部分组成，分别是指向镜、望远镜物镜、狭缝、准直镜、光栅、成像镜和探测器。

光栅光谱仪的基本参数是：波长范围、色散、分辨本领和自由光谱范围。

云顶天宫1.波长范围：对于每台仪器来说，都有一光谱区间的极限宽度△λ，在此宽度内还可能观察到分离的极大值和极小值，此范围即光谱仪的波长范围。衍射光栅的波长范围为：

λ表示波长；△λ表示相邻的另一波长与该波长的差：k2表示第二波长的光栅光谱的级数，此级上两波长的光谱线重合。

2.色散：光栅色散一般用光栅的角色散表示，它不仅与光栅常数有关，还随光谱级而不同。光栅的角色散为：

k表示主最大的级次；（a+b）=d，称为光栅常数；θ为出现主最大的方向。

3.分辨本领：

N表示光栅窄缝数。

4.自由光谱范围：

当波长差较大时，光栅光谱仪可能发生重级现象，即λ的第m+1级与λ+△λ的第m级重叠：（m+1）λ=m（λ+△λ），则有：△λ=λ/m。在以光谱范围内不会发生重级现象，称△λ为自由光谱范围。
