高光谱成像技术成像系统是由多个部件组成的，包括光源、光谱仪、镜头、高分辨率相机和电荷耦合探测器（CCD）等。本文对高光谱成像技术成像系统的具体组成及工作原理做了介绍，对此感兴趣的朋友不妨了解一下！

高光谱成像技术成像系统的组：

高光谱成像技术的光谱波段覆盖了可见光、近红外、中红外、远红外以及热红外等区域的全部连续的光谱带。高光谱成像系统主要由光源、光谱仪、镜头、高分辨率相机和电荷耦合探测器（CCD）等组成。

云顶天宫高光谱成像技术数据采集方式主要包括点扫描、线扫描、面扫描。点扫描主要捕获单个像素点的光谱，常用于微观对象的检测；线扫描又称为推扫式，主要用于获取样品在对应条状空间中每个像素在各个波长下的图像信息，而且在检测时需要光谱检测器和待测样品产生位移差，因此该数据采集方法能较好地应用于传送带系统；面扫描主要是获取样品在单个波长下完整的空间图像。

高光谱成像技术成像系统的工作原理：

当光源照射到待测样品表面，由于样品中所含化学成分及物理特性存在差异，在特定波长下有不同的反射比、分散度以及电磁能等。待检样品的辐射能通过镜头聚集并由狭缝增强准直照射到分光原件上，最终在垂直方向上按光谱分散并成像于图像传感器上，即得到待测样品的高光谱图，如下图所示。

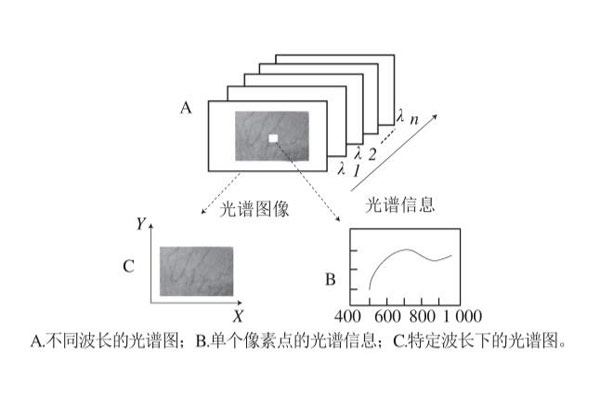

高光谱图像是由非常窄的多达数百个连续光谱波段组成，其图像又称超立方，可通过反射、透射和漫反射来获取，该图像是一个三维的数据矩阵（X，Y，λ），其中（X，Y）代表的是二维的空间维度，（λ）代表的是一维的光谱维度。从一维维度（λ）上看，高光谱图像是一张张二维（X，Y）图像（图A），而从二维（X，Y）上看，高光谱图像是一条条光谱谱线（图B）。光谱数据所携带的信息一般可采用3种表示方法，即图像空间、光谱空间、特征空间。图像空间根据RGB色泽的差异能较为直观地观测被检对象的整体分布信息；光谱空间表示了被检物质在不同波长下的响应情况；特征空间为光谱指纹图谱技术奠定了理论依据，且该特征空间能较好地应用于模式识别。
